Lås i bagklap, 7 pers. V70 - Hjæææælp!

Indlægaf Svenne » ons jun 25, 2014 19:04 pm

Hey,

Her følger en noget kompliceret forklaring - bær over med mig :roll:

I den 2003 V70 jeg har købt her for nyligt er der indstalleret ekstra sæderække i baggagerummet. Deraf følger at der også burde være indvendigt håndtag til bagklappen. Det var der også - men ej monteret, kun medfølgende i en æske :(

Den er jeg nu i gang med at montere og her er der opstået problemer.

Låsemekanismen og det indvendige håndtag virker fint, men når jeg aflåser og derefter genoplåser bilen er det kun det indvendige håndtag der kan åbne bagklappen. Det udvendige reagerer som om bilen stadigt er aflåst.
Problemet er sådan set nemt forståeligt når man kigger på hvordan mekanikken fungerer. Jeg kan blot ikke lige lure hvordan løsningen fungerer - hvordan den udvendigt relaterede halvdel af låsemekanismen bliver trukket tilbage i position igen efter genoplåsning. På den gamle lås var armen fastgjort til motorstemplet, hvorfor den helt automatisk faldt tilbage i korrekt position. Armen er ikke fastgjort i denne "2-stage" version som bruges til at lave indvendigt håndtag, så hvad trækker den så tilbage?

Til låsesættet medfølger, ud over selve låsekassen, også en stang som jeg i den ene ende kan montere på den arm der udgør problemet. Løsningen må være her et sted! MEN HVOR SKAL DEN ANDEN ENDE MONTERES? Det kan jeg fanden gøjle mig ikke regne ud! Hvem kan hjælpe?

Jeg har prøvet at tage billeder, som viser hvordan det fungerer og hvor jeg kommer til kort.

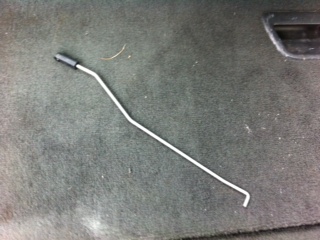

image (4).jpeg
Dette må efter min opfattelse være "the missing link".
image (4).jpeg (39.04 KiB) Vist 1221 gange

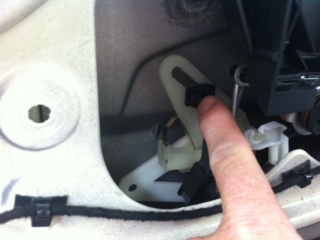

image (6).jpeg
...som i den ene ende skal monteres her. Men hvor og i hvad skal den anden ende monteres. Jeg er blanco!
image (6).jpeg (29.89 KiB) Vist 1221 gange

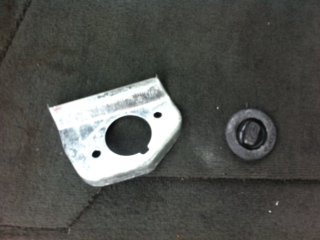

image (5).jpeg
Til monteringssættet hører også disse to dimser. Hvilken rolle spiller de?
image (5).jpeg (30.56 KiB) Vist 1222 gange
Nuværende:
Volvo V70, 2.5, årgang 2008

Tidligere:
Volvo V70, D5, årgang 2003
Volvo V70, 2.4, årgang 2002
Volvo V40, 1.8, årgang 2002
VW Passat 1.9 Tdi, årgang 2003
Brugeravatar
Svenne
Superbruger
Superbruger

Indlæg: 107
Tilmeldt: tors okt 06, 2011 10:40 am
Geografisk sted: 4000 Roskilde

Re: Lås i bagklap, 7 pers. V70 - Hjæææælp!

Indlægaf JensTr » ons jun 25, 2014 21:00 pm

Hej,

Jeg tror måske, at du kan finde svaret her: http://www.volvoxc.com/0/resources/how- ... 624018.pdf

Vh

Jens
JensTr
Superbruger
Superbruger

Indlæg: 150
Tilmeldt: tirs sep 27, 2011 22:42 pm
Geografisk sted: Tølløse

Re: Lås i bagklap, 7 pers. V70 - Hjæææælp!

Indlægaf Svenne » man jun 30, 2014 7:20 am

Mange tak Jens. Det var lige præcis sådan en beskrivelse jeg manglede. Super mange tak

Mvh Svenne
Nuværende:
Volvo V70, 2.5, årgang 2008

Tidligere:
Volvo V70, D5, årgang 2003
Volvo V70, 2.4, årgang 2002
Volvo V40, 1.8, årgang 2002
VW Passat 1.9 Tdi, årgang 2003
Brugeravatar
Svenne
Superbruger
Superbruger

Indlæg: 107
Tilmeldt: tors okt 06, 2011 10:40 am
Geografisk sted: 4000 Roskilde

Re: Lås i bagklap, 7 pers. V70 - Hjæææælp!

Indlægaf JensTr » fre jul 04, 2014 23:27 pm

Selv tak. Godt at det lykkedes. Jeg var for år tilbage på udkig efter sådan et sæde. Men kom aldrig i mål med det. Og nu er børnene blevet for store:)
Held og lykke med det.

Vh
Jens
2002 v70 2.3 T5 aut. + 330.000 km
JensTr
Superbruger
Superbruger

Indlæg: 150
Tilmeldt: tirs sep 27, 2011 22:42 pm
Geografisk sted: Tølløse
