Ledningsdiagram på V70N søges

[tjoule]

Er der nogen der kan hjælpe mig med at finde et sted på nettet hvor jeg kan finde et komplet ledningsdiagram til en V70N D5 fra 2002?

[Ulrik Friis]

Jeg kender ikke til noget sted på nettet, men på min computer har jeg et. Desværre er det ikke bare sådan et kopiere ud, da det er overordentligt omfattende, især da CAN bussen binder det hele sammen.

Hvis du ønsker et afgrænset område belyst kan jeg måske hjælpe dig.

[tjoule]

Hvis du kan finde ledningsdiagrammet på følgende, så ville det være lækkert.

Oliefyret/tilskudsvarmeren og så på kombiinstrumentet.

Jeg håber at du kan hjælpe med det.

[Ulrik Friis]

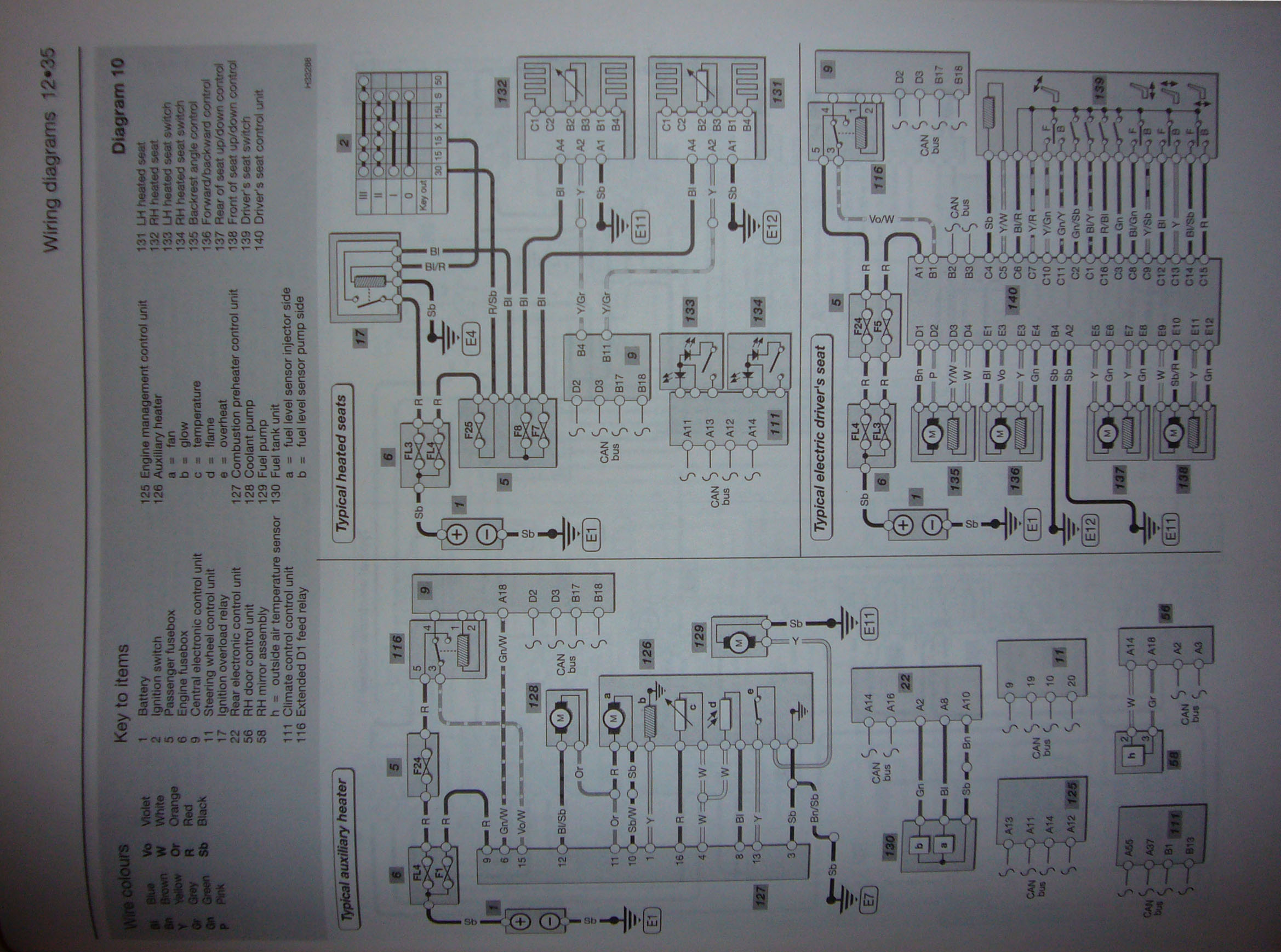

Nå - det havde jeg så ikke alligevel. Beklager. Jeg har masser af funktionsdiagrammer over CAN bussen, men ikke et konkret ledningsdiagram. Men - det findes i min Haynes (4263) Workshop Manual, og det har jeg taget et billede af, som du kan downloade her: Diagram (højreklik på linket og vælg "Gem destination som..."). Det burde være i en opløsning, så du kan læse, hvad der står.

[Henning P]

Hej

Er det samme diagram som til 05 for så har jeg det.
Men det fylder 40mb i pdf.

Henning

[tjoule]

Tak for den fil, men du skulle ikke tilfældigvis ligge inde med en oversigt over hvor stelforbindelserne er på min dyt?

[Henning P]

Hej
Nej den kan jeg ikke klare,
men har du en usb nøgle kan du få diagrammet.
hvor i landet er er vi.

Henning

[tjoule]

Jeg bor 30 km fra den tyske grænse.
Jeg vil blive meget glad for at få den oversigt, hvis det kunne lade sig gøre.
